SML/Lesson 6: 淺度機器學習：PCA 、SVD 及其在影像處理的應用

Py_BOOK_PCA_Image_new 下載

影像處理專用圖像（取自網路公用影像）

下載講義內使用的手寫數字圖像檔案：下載 minst_784 數字影像檔案，資料來源：https://www.kaggle.com/datasets/avnishnish/mnist-original/versions/1?resource=download
解壓縮後的檔案為 mnist-original.mat，取得圖像矩陣 X 與標籤 y 的程式碼為：

from scipy.io import loadmat

mnist = loadmat("mnist-original.mat")
X = mnist["data"]
y = mnist["label"][0]

請注意：

這組手寫圖像資料矩陣按照 0-9 的順序依序排列，譬如最前面的 6903 行都是數字 0。
上述程式碼取得的 X 與 y 是 ndarray 的型態，與講義中的 pandas 型態不同。講義中相關的程式碼必須修訂。譬如要調出所有的數字 3 的圖像，程式碼如下：（y 所存的標籤是數字，非文字）

digit_to_show = 3
Digit = X[:, y == digit_to_show]

習題 1：將一張圖像 X 利用 SVD 的 “Rank q approximation”，能達到壓縮的目的並保持圖像的品質。比較下列幾種對於圖像矩陣 X 的重組安排，並進行 “Rank q approximation”，在同樣的壓縮比之下，觀察還原後的圖像品質哪個最好？能說出理由嗎？

X 不變
將 X 以 $8\times 8$ 小圖（patch）進行切割，再將每個小圖拉成 $64\times 1$ 的向量，最後重組這些向量並排成新的 $64\times N$ 矩陣。
同上，小圖大小為 $16\times 16$ /per patch。
同上，但分割成 $32\times 32$ /per patch。
其他天馬行空的想法。可行不可行？試試看便知道~

如何呈現最後的比較結果，請自行決定，譬如，將圖像並列比較。圖像可以選 Lenna，也可以自行決定。影像不同也可能導致結果不同。

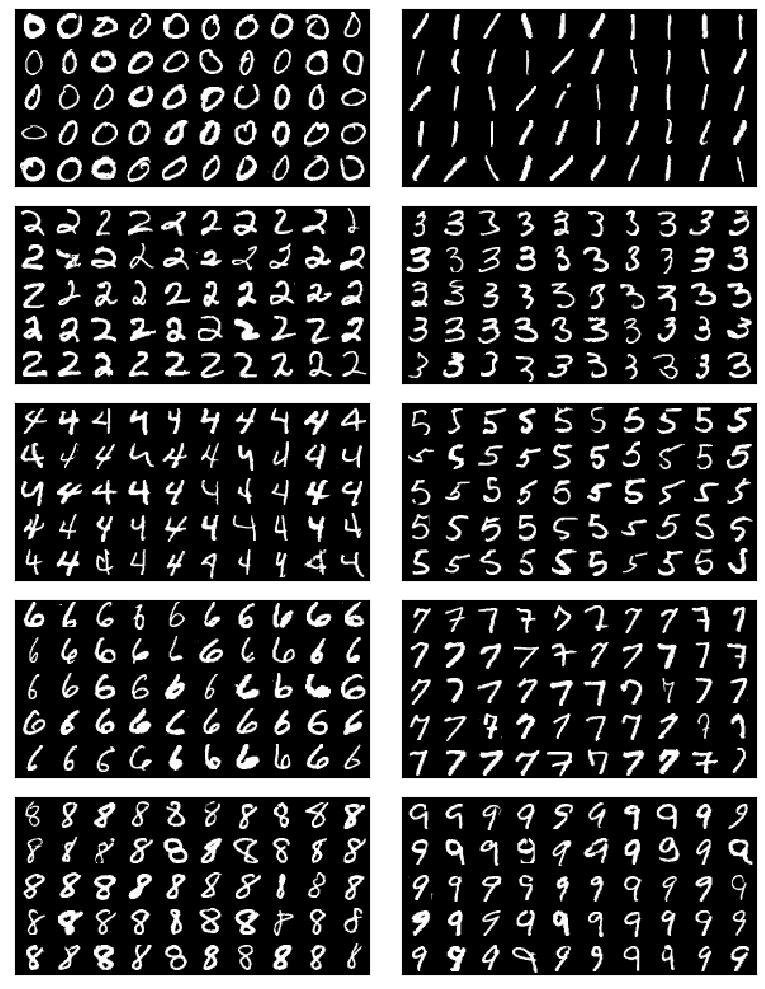

習題 2：處理大量影像前，有必要觀看影像圖，以確定能掌握將要處理的影像及其資料型態。以 70000 張手寫圖像為例，每個數字約 7000 字，需要寫一段程式碼來觀察這些手寫數字的影像與品質，且每次執行都能隨機觀看到不同的影像，如下圖左（共兩排含 0~9 的數字各 50 個）與圖右的影像是兩次執行的結果。請靜下心來仔細寫這段程式碼，可以按下圖的方式呈現，或用自己的方式都歡迎。類似像這樣的程式基本功事非常重要且必要的。

請注意：隨機從某個數字抽取一定數量的影像，可以採「取後不放回」的方式，譬如 np.random.choice(np.arange(N), replace=False, size=n) 從 0 ~ N 的整數中隨機取 n 個。

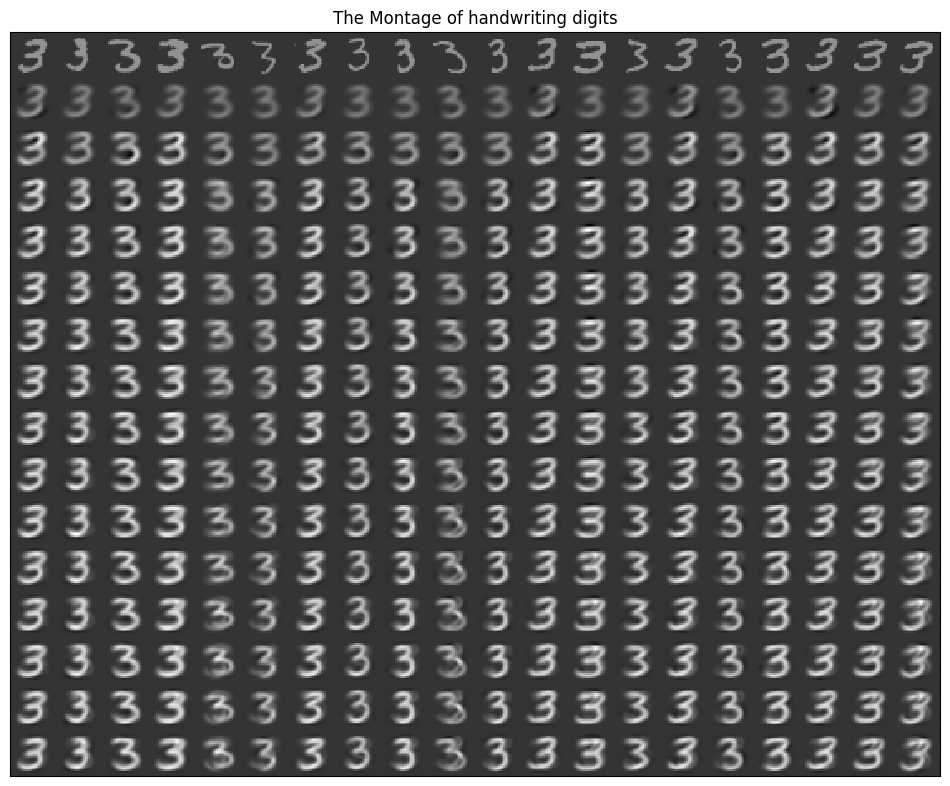

習題 3：在程式寫作上， “Rank q approximation” 可以透過現成的 PCA 或 SVD 套件實現。本題以數字圖像為例，挑選某一個數字的所有圖像進行 “Rank q approximation”，以取得同樣大小與張數的近似圖像。為觀察 q 值大小對圖像的影響，令 q 值為 1,3, 5,…,29，並分別列印出 20 張經過 “Rank q approximation” 後的近似後的圖像，如下圖（也是講義範例 3 的圖 9）第一列是原圖，第二列 q 值為 1，最後一列 q 值為 29 。請分別使用 PCA 與 SVD 套件做出相同的結果。

本題的目的為以下幾項：

假設 $X=[\;\underline{x}_1\;\underline{x}_2\;\cdots\;\underline{x}_N\;]$ 代表 $N$ 張數字影像矩陣,其中 $\underline{x}_k$ 代表第 $k$ 張數字影像。每張影像的 “Rank q approximation” 可以表達為 $\underline{\tilde{x}}_k=U_qU_q^T\underline{x}_k$ ，其中 $U_q=[\;\underline{u}_1\;\underline{u}_2\;\cdots\;\underline{u}_q\;]$ , $\underline{u}_i$ 為原資料的共變異矩陣的特徵向量，可以直接使用 PCA 套件取得。換句話說，以整體影像，則為 $X_q=U_qU_q^TX$ 。
將 $X=[\;\underline{x}_1\;\underline{x}_2\;\cdots\;\underline{x}_N\;]$ 進行 SVD 分解，得到 $X=U\Sigma V^T$ 。若取其 “Rank q approximation”，則為 $X_q=U_q\Sigma_q V^T_q$ ，其中 $U_q,\Sigma_q, V^T_q$ 代表 $U, \Sigma, V$ 的前 $q$ 項。
以上兩者取得的近似圖像 $X_q$ 方式不同，使用的套件亦不同，十分考驗對套件的使用是否得宜，最好能先仔細看過使用細則，方能正確使用。另一方面也驗證了 PCA 與 SVD 之關係，強化理論方面的理解。再則，兩個套件的執行效率也不同，尤其當矩陣愈大時，更是明顯。因此能用不同的方式處理相同問題，也是程式設計者必須具備的能力。（其實 sklearn 的 PCA 套件使用了 scipy 的 svd 套件）
再則，將 $X_q$ 拿出若干張來畫圖，常常因使用不同套件而產生不同的效果，這往往牽涉到套件本身做了哪些處理，譬如，透過 PCA 處理後的 $X_q$ 必須再加回平均數（pca.mean_[:, np.newaxis]）方能顯示如下圖的樣子，理由是 PCA 會先將資料「置中」（減去平均數）。但不管如何，總是做過一遍，方才明白每個套件的使用方式與結果。

習題 4：每張大小 28×28 的手寫數字圖像 70000 張，不經壓縮前的儲存空間為 54.88 M Bytes。若進行 SVD 的 “Rank q approximation”，則壓縮倍數由 q 決定。寫一支程式，當調整 q 值時，可以算出壓縮的倍數，並同時顯示原圖與壓縮後還原的圖各 100 張做為比較（任選 100 張）。另外 q 的選擇可以根據 $\sigma_1, \sigma_2, \cdots, \sigma_r$ 的「能量配置」來決定，或說決定 q 之後，可以計算所採用的主成分的能量佔比，本題也可以順便列印出這個佔比。
